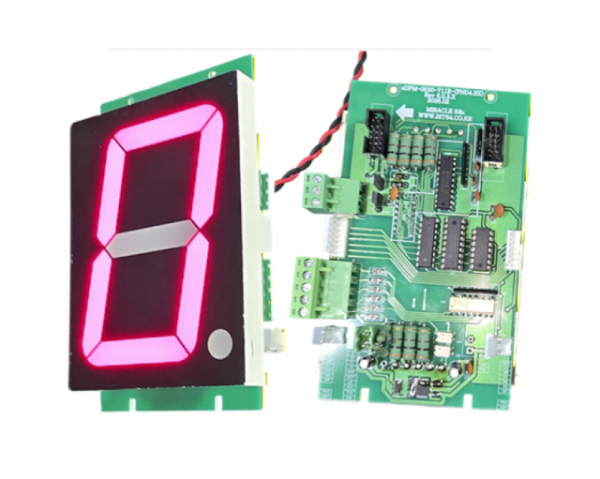

LED 7-Segment Module

(uDPM-0530-711R-(FND4.EX))

1. 제품개요

본 제품은 LED Type 7-Segment 표시 모듈로, 산업용 제어기 및 PLC 등에서 출력되는 BCD 신호를 입력받아 숫자 및 Dot 표시가 가능한 표시 장치입니다.

Common Cathode LED Array 방식을 적용하였으며, NPN / PNP 입력 신호, 즉 Sink / Source 신호 모두 대응 가능합니다.
또한 Latch 기능, Zero 표시 억제 기능, RBI / RBO 기능을 지원하여 다자리 숫자 표시 및 연속 표시 시스템 구성에 적합합니다.

최대 30개 모듈 직렬 연결이 가능하며, 다양한 표시 크기와 외형 사이즈로 주문 제작이 가능합니다.

2. 특장점

1) 산업용 LED 7-Segment 표시 모듈

고휘도 LED를 적용한 7-Segment Type 표시 모듈로, 설비 상태 표시, 계측값 표시, 생산 수량 표시, 속도 표시 등 다양한 산업 현장에 적용할 수 있습니다.

2) BCD 입력 및 Latch 기능 지원

BCD 입력 신호를 통해 안정적인 숫자 표시가 가능하며, Latch Storage 기능을 통해 입력 데이터를 유지하여 표시 안정성을 높일 수 있습니다.

3) NPN / PNP 신호 모두 대응

NPN 출력 방식과 PNP 출력 방식 모두 대응 가능하여 다양한 PLC, 제어기, 계측 장비와 연동할 수 있습니다.

4) Zero 표시 억제 기능 지원

불필요한 앞자리 ‘0’ 표시를 억제할 수 있어, 다자리 숫자 표시 시 더욱 깔끔한 화면 구성이 가능합니다.

5) 최대 30개 모듈 직렬 연결 가능

여러 개의 7-Segment 모듈을 직렬로 연결하여 다자리 숫자 표시 시스템을 구성할 수 있습니다.

6) 다양한 사이즈 제작 가능

사용 환경과 설치 조건에 따라 표시 크기, 외함 크기, 취부 구조 등을 맞춤 제작할 수 있습니다.

3. 제품 사양

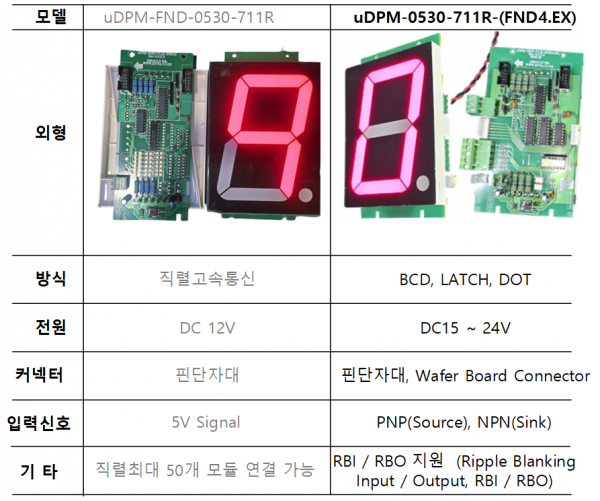

Specification
