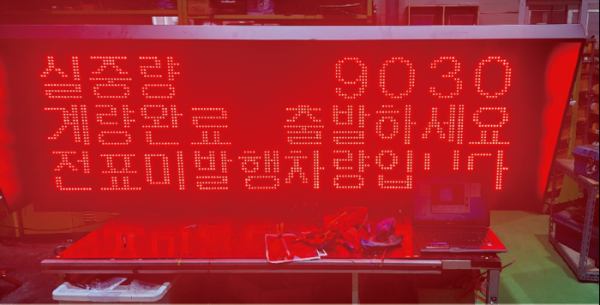

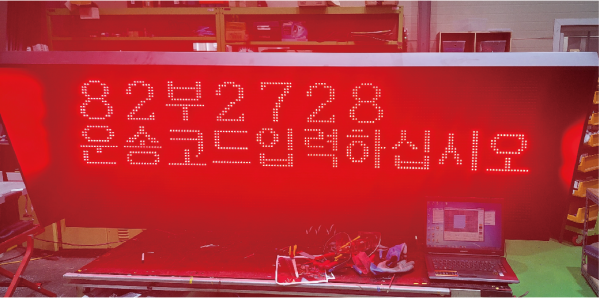

중량정보표시시스템전광판
기본설명
본 제품은 마이크로컴퓨터 기반로 작동하도록 설계되었습니다. RS232, RS485 직렬 및 이더넷 통신을 이용하고 있으며, 다중채널 아날로그 입력기능 및 날짜 표출이 가능합니다.제품 사이즈 : W2600 X H 920 X D 300 ( mm )

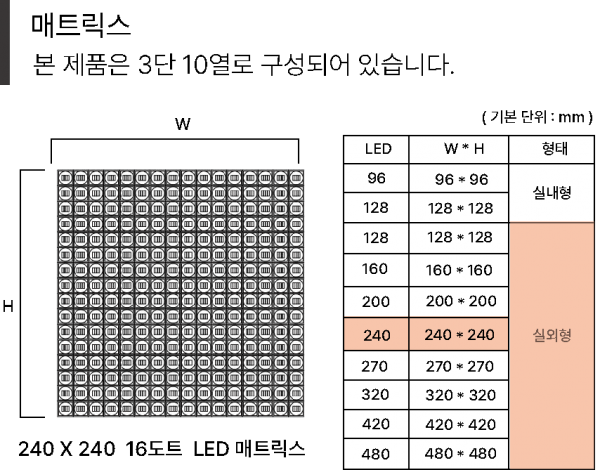

매트릭스 : 240 X 240 16도트 3단 10열
자료
2021 BSD-SX310 중량정보표시시스템전광판.pdf (599.3K)본문
상품정보
모델명 : BSD-SX310 ( 실외형 )
사이즈 : W2600 X H 920 X D 300 ( mm )
재질 : 스테인레스 1.2mm ( STS304 1.2T Black ) 분체도장
전면 보호 : PCB 코팅
LED : RpG
Main Controller : MMC-200
Gate way & A/D PCB : MFC-AP-3 Pure
전원공급장치 : AC220V,DC5V 200W
TCP/IP(기본내장) 통신
RS485 multiDrop
통신인터페이스Software작업(현장맞춤형 제공)
User Protocol Services for Operating the Board
유형 : 내장 마이크로 컨트롤러 (Built-in Micro Controller)
표출색상 : Red, Green, Yellow
16 × 16 LED 도트 유형
최대 밝기 : 8,000 cd/m²
시야각 : 160°
LAN, RS485/422, RS232, O² Sensor Analog & D
주요 기능 : A/D (아날로그에서 디지털로 변환 데이터 ) 수집
12bit, 4channel,
아날로그 입력 신호 : 4~20mA, 1~5V
프로토콜 서비스 : 프로토콜 분석 서비스, 사용자 통신 프로그래밍 서비스
EIA RS232
RS485 Multi Drop/RS422 serial Communication
Lan (Tcp/ip)
Signal light output ( Dry Contact 1P )
