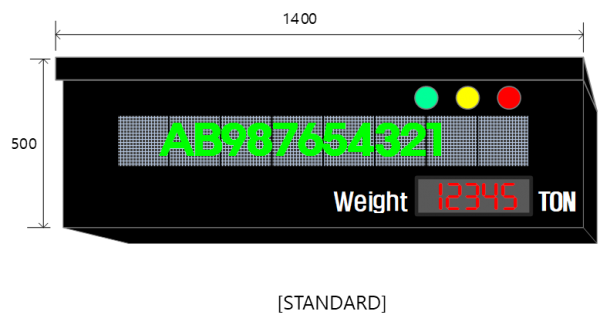

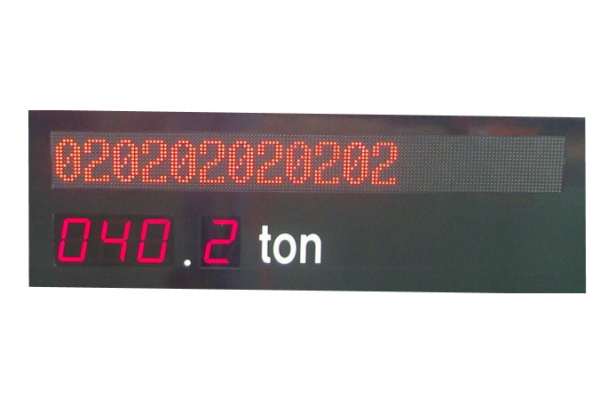

[BSD-M128-0208] SMART 산업용 LED시스템 전광판( 500 x 1400 x 200mm )

기본설명

1) 운전실의 HMI화면 및 현장 설비의 운전상태를 일정한 장소에서 손쉽게 확인이 가능토록 Field 통신망
을 이용하여, LED Board상에 출력함으로써 작업자가 신속하게 인지하기 위한 표시시스템.
2) 접점입력, 아날로그 4-20mA, RS485, LAN, 무선 장치 중 선택가능
3) 또한 근거리에서 적외선 리모콘 이나 적외선통신을 손쉽게 화면에 원하는 데이터를 표출.(선택사양)

본문

상품정보


. 제품 사양


 . 시스템 주요 사양 :

      - Type : Mircro Controller내장형

      - LED Display Color range

         :  Full Color / 4,096

      - 16 x 16 SMD Dots Type

      - Outdoor Type

      - Max Brightness(cd/m²) : 4,700

      - ViewingAngle : 170 / 120

      - Lan, Rs485/422, Temperature & Humidity Sensor, Voice Alarm Message

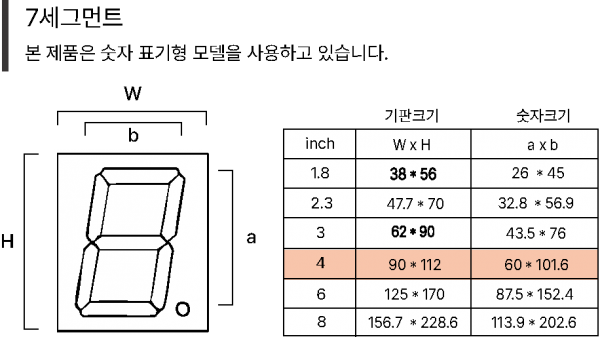

      - 7 Segment 4inch”     *  5digit

 . 주요기능:

      - BCD Signal

      - A/D (analog to digital) Acquasition   (선택)

         12bit,  8channel, Analog Input Signal : 4~20mA,1~5V

      - RS485 Multi Drop/RS422 serial Communication

      - Lan (Tcp/ip),  출력 / DO 출력 (선택)

      - 80Ø LED Alarm Lamp.

 . Cubicle:

    - 실외형 , 방수, 방진

    - EGI, SPCC1.0t이상


. 구성


. 주요구성 SMPS, Display Module, 통신 Module, Controller

. Introduction



   ) Model    : BSD-P128-0208

        CASE : EGI 1.0t ~ 1.2t  , Black

        전면보호 : PCB Coated

        208

        LED Module : 128mm * 128mm RGB Module(Full Color)

        Full Color Main Controller

        Gate way PCB: MFC-AP-3

        Power Supply     AC220V,DC5V

        TCP/IP 통신(현장맞춤형 제공, Option)

        RS485 multiDrop /RS422통신(기본내장)

        통신인터페이스 Software작업(현장맞춤형 제공, Option)

        User Protocol Services for Operating the Board (Option)

        Case  :  EGI 1.0t 분체도장-방수,방진



 ) Maker Name :  )미라클이앤아이



 . Power : AC 110~220V



 .  Dimension

         Height : 500mm

         Width  : 1,400mm

         Depth  : 200mm
