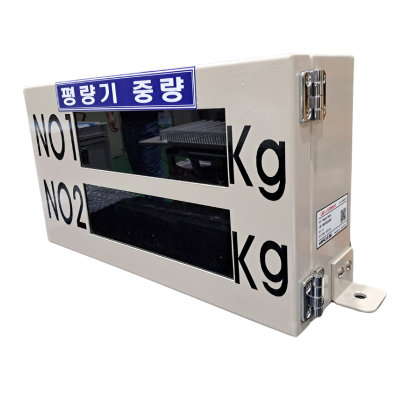

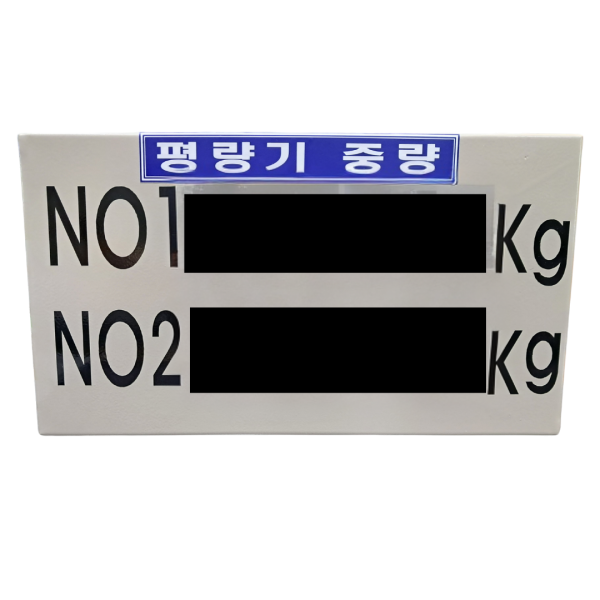

[BSD-F023-0205] SMART 산업용 LED시스템 전광판 ( 240 x 430 x 120mm )
기본설명
1) 운전실의 HMI화면 및 현장 설비의 운전상태를 일정한 장소에서 손쉽게 확인이 가능토록 Field 통신망을 이용하여, LED Board상에 출력함으로써 작업자가 신속하게 인지하기 위한 표시시스템.
2) BCD 접점입력, 아날로그 4-20mA, RS485, LAN, 무선 장치 중 선택가능
3) 또한 근거리에서 적외선 리모콘 이나 적외선통신을 손쉽게 화면에 원하는 데이터를 표출.(선택사양)
본문
상품정보
Ⅰ. 제품 사양
가. 시스템 주요 사양 :
- Type : Mircro Controller내장형
- LED FND Display Color range
: RED Color

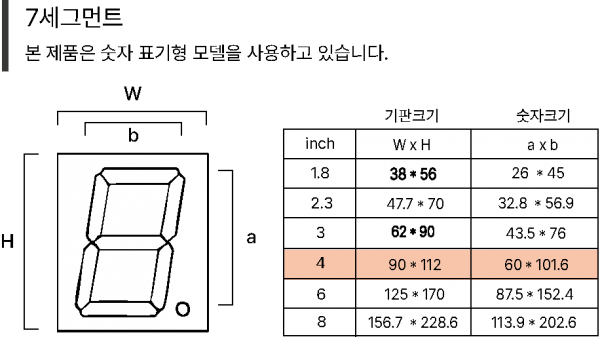

- 7 Segment 2.3 inch” * 5digit * 2단
- luminous Intensity : 1000 uCD
- Outdoor Type
- Lan, Rs485/422, Temperature & Humidity Sensor, Voice Alarm Message(선택)
나. 주요기능:
- BCD Signal input (Standard)
- A/D (analog to digital) Acquasition (선택)
12bit, 8channel, Analog Input Signal : 4~20mA,1~5V (선택)
- RS485 Multi Drop/RS422 serial Communication(선택)
다. Cubicle:
- 실외형 , 방수, 방진
- EGI, SPCC1.0t이상
Ⅱ. 구성
가. 주요구성 : SMPS, Display Module, 통신 Module, Controller
나. Introduction
가) Model : BSD-F023-0205
CASE : EGI 1.0t ~ 1.2t , Black
전면보호 : PCB Coated
2단05열
FND LED Module : 2.3 Inch Module(Red Color)
Power Supply AC220V,DC12~24V
TCP/IP 통신(현장맞춤형 제공, Option)
RS485 multiDrop /RS422통신((현장맞춤형 제공)
통신인터페이스 Software작업(현장맞춤형 제공)
User Protocol Services for Operating the Board (현장맞춤형 제공)
Case : EGI 1.0t 분체도장-방수,방진
나) Maker Name : 주)미라클이앤아이
다. Power : AC 110~220V
라. Dimension
Height : 240mm
Width : 430mm
Depth : 120mm
