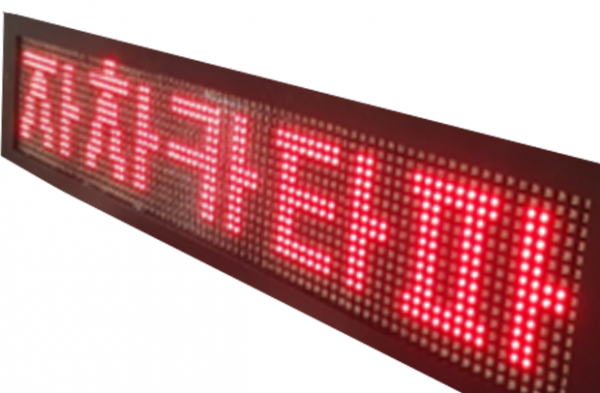

[BSD-P128-0108] 크레인 정보 전광판
기본설명

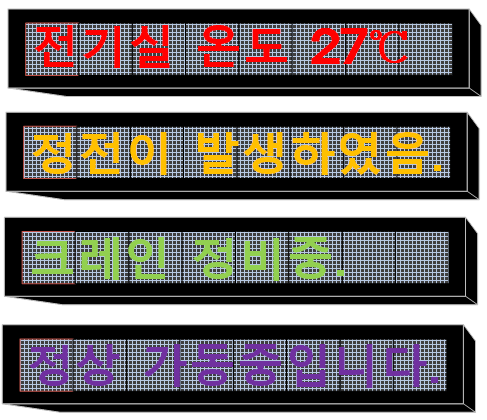

1) 운전실의 HMI화면 및 현장 설비의 운전상태를 일정한 장소에서 손쉽게 확인이 가능토록 Field 통신망을 이용하여, LED Board상에 출력함으로써 작업자가 신속하게 인지하기 위한 표시시스템.
2) 접점입력, 아날로그 4-20mA, RS485, LAN, 무선 장치 중 선택가능
3) 또한 근거리에서 적외선 리모콘 이나 적외선통신을 손쉽게 화면에 원하는 데이터를 표출.(선택사양)
자료
2024 08 29 크레인 정보 전광판2최종.pdf (530.6K)본문
상품정보
Ⅰ. 제품 사양
가. 시스템 주요 사양 :
- Type : Mircro Controller내장형
- LED Display Color range
: Full Color / 4,096
- 16 x 16 SMD Dots Type
- Outdoor Type
- Max Brightness(cd/m²) : 4,700
- ViewingAngle : 170 / 120
- Infrared Remocon, Lan, Rs485/422,
Temperature & Humidity Sensor, Voice Alarm Message
나. 주요기능:
- Digital input 8접점 입력
- A/D (analog to digital) Acquasition (선택)
12bit, 1channel, Analog Input Signal : 4~20mA,1~5V
- RS485 Multi Drop/RS422 serial Communication
- Lan (Tcp/ip) (선택), 출력 / DO 출력 (선택)
다. Cubicle:
- 실외형 , 방수, 방진
- EGI, SPCC1.0t이상
Ⅱ. 구성
가. 주요구성 : SMPS, Display Module,
=통신 Module, Controller
나. Introduction
가) Model : BSD-P128-0108
CASEEGI 1.0t~1.2t,Black
전면보호 : PCB Coated
1단 08열

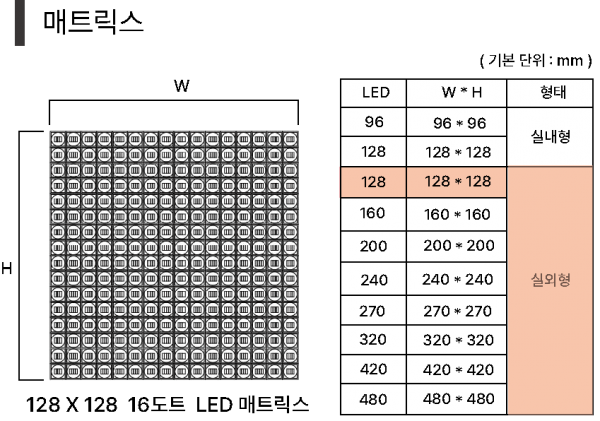

LED Module : 128mm * 128mm RGB Module
Full Color
Full Color Main Controller
Gate way PCB: MFC-AP-3
Power Supply AC220V,DC5V
TCP/IP 통신(현장맞춤형 제공, Option)
RS485 multiDrop /RS422통신(Option)
통신인터페이스 Software작업(현장맞춤형 제공, Option)
User Protocol Services for Operating the Board
(Option)
Case : EGI 1.0t 분체도장-방수,방진
나) Maker Name : 주)미라클이앤아이
다. Power : AC 110~220V →DC5V , DC12V
라. Dimension
Height : 220mm
Width : 1120mm
Depth : 100mm
