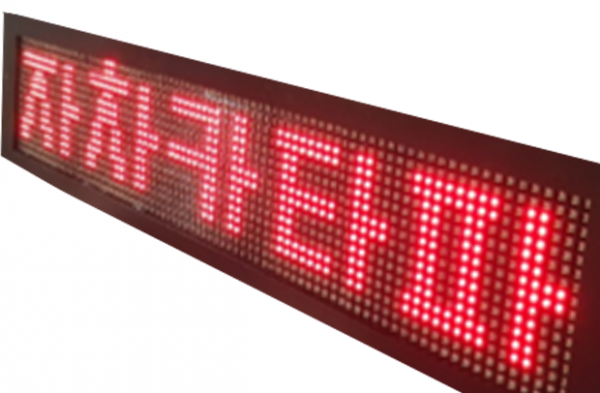

[BSD-P200-0107] 크레인 정보 전광판
기본설명

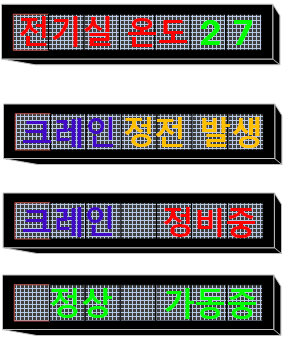

1) 운전실의 HMI화면 및 현장 설비의 운전상태를 일정한 장소에서 손쉽게 확인이 가능토록 Field 통신망을 이용하여, LED Board상에 출력함으로써 작업자가 신속하게 인지하기 위한 표시시스템.
2) 접점입력, 아날로그 4-20mA, RS485, LAN, 무선 장치 중 선택가능
3) 또한 근거리에서 적외선 리모콘 이나 적외선통신을 손쉽게 화면에 원하는 데이터를 표출.(선택사양)
자료
2024 09 05 크레인 정보 전광판 200mm.pdf (505.7K)본문
상품정보
가. 시스템 주요 사양 :
- Type : Mircro Controller내장형
- LED Display Color range
: Full Color / 4,096
- 16 x 16 SMD Dots Type
- Outdoor Type
- Max Brightness(cd/m²) : 4,700
- ViewingAngle : 170 / 120
- Infrared Remocon, Lan, Rs485/422, Temperature & Humidity Sensor, Voice Alarm Message
나. 주요기능:
- Digital input 8접점 입력
- A/D (analog to digital) Acquasition (Option)
12bit, 1channel, Analog Input Signal : 4~20mA,1~5V (Option)
- RS485 Multi Drop/RS422 serial Communication
- Lan (Tcp/ip) (선택), 출력 / DO 출력 (선택)
다. Cubicle:
- 실외형 , 방수, 방진
- EGI, SPCC1.0t이상
Ⅱ. 구성
나. Introduction
가) Model : BSD-P200-0107
CASE : EGI 1.0t ~ 1.2t , Black
전면보호 : PCB Coated
1단 08열

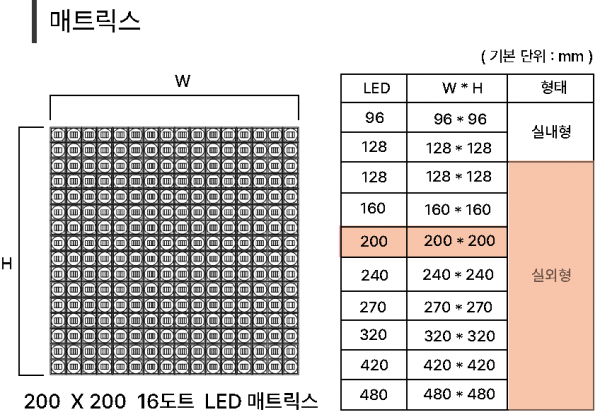

LED Module : 200mm * 200mm RGB Module(Full Color)
Full Color Main Controller
Gate way PCB: MFC-AP-3
Power Supply AC220V,DC5V
TCP/IP 통신(현장맞춤형 제공, Option)
RS485 multiDrop /RS422통신(Option)
통신인터페이스 Software작업(현장맞춤형 제공, Option)
User Protocol Services for Operating the Board (Option)
Case : EGI 1.0t 분체도장-방수,방진
나) Maker Name : 주)미라클이앤아이
다. Power : AC 110~220V →DC5V , DC12V
라. Dimension
Height : 276mm
Width : 1476mm
Depth : 100mm
