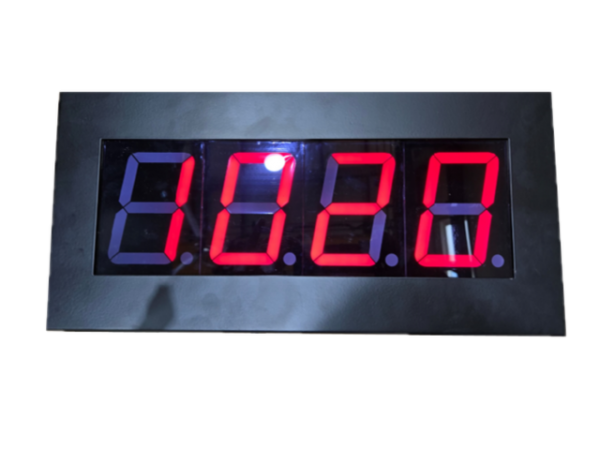

4인치 업다운 카운터 (4INCH UP DOWN COUNTER)
기본설명
본 제품은 산업 현장 및 제어 시스템에 적합한 4인치 LED 숫자 디스플레이 기반의 업다운 카운터입니다. NPN 신호 입력 또는 RS485 통신을 통해 실시간으로 숫자를 증감시키며, -999 ~ 9999까지의 숫자 표출이 가능합니다. 입·출입 인원 계수, 생산 수량 확인, 장비 반복 횟수 등 정확하고 직관적인 수치 관리가 필요한 현장에 최적화된 솔루션입니다.사이즈: W450 × H220 × D120 (mm)
세그먼트 : 4인치 1단 4열
자료
2024 10 30 UP DOWN COUNTER 4인치.pdf (721.6K)본문
상품정보
제품 정보
-
모델명: (4INCH UP/DOWN COUNTER)
-
사이즈: W450 × H220 × D120 (mm)
-
재질: 스틸, 흑색 분체도장
-
전면 보호: 루버 패킹, 에어 필터 (분진 방지 설계)
-
디스플레이 타입: 7세그먼트 FND 4자리
-
디스플레이 크기: 4인치
-
표출 방식: 숫자 (증감형 누적)
-
입력 방식: 외부 펄스 (NPN 방식)
-
전원공급장치: AC 110~220V 겸용
-
설치 방식: 매미고리 타입 브라켓 체결
-
통신 인터페이스: RS485 출력 지원
-
기타: 설치브라켓 포함, 분진 방지 구조, 통신 출력 지원
시스템 주요사양
-
유형: 실시간 증감형 전자 카운터
-
표출 형태: 4자릿수 7세그먼트 FND / Red LED
-
표시 범위: -999 ~ 9999
-
통신 출력: RS485 / 9600bps / 8bit / none
-
기본 기능:
-
외부 입력에 따른 UP/DOWN 제어
-
초기화 기능 (버튼 or 외부신호)
-
-
전기적 입력 조건:
-
Digital NPN (트리거 신호 감지)
-
입력신호 전압 범위: DC 5~24V
-
-
출력 프로토콜 구조:
-
STX(0x02) + 데이터(숫자) + CR(0x0D)
-
-
디스플레이 타입: 세그먼트 (7 Segment / 4인치)
-
설치 환경: 실내용 or 경량 산업 환경, 분진 보호 기능 내장
-
활용 예시:
-
인원 계수 시스템
-
생산 수량 카운트
-
반복 시험 또는 훈련 횟수 표시
-
주차장 입출차 수량 확인 등
-

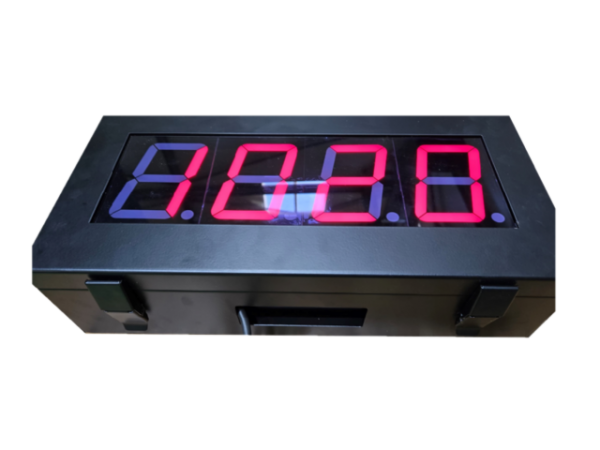

_ 하부에 케이블 인입구가 설치되며, 빽크라이트로 마감 처리되도록 하였습니다.

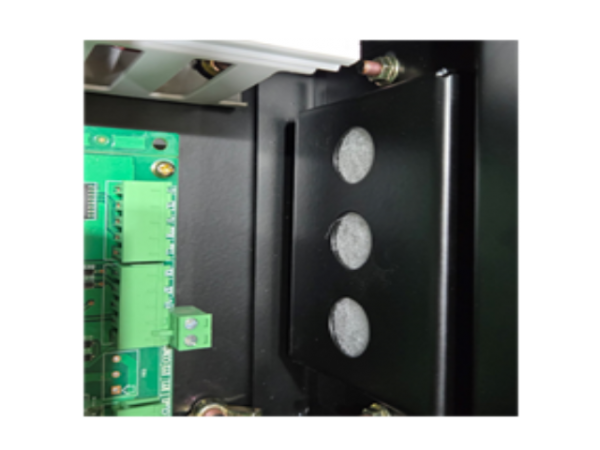

_ 내부에서 발생되는 열을 충분히 식힐수 있도록 에어홀을 타공 하였으며, 또한 외부에서 먼지 유입 방지를 위해 필터를 설치하였습니다.
먼지가 많고 악조건인 환경에서 오랫동안 고장없이 사용가능합니다.

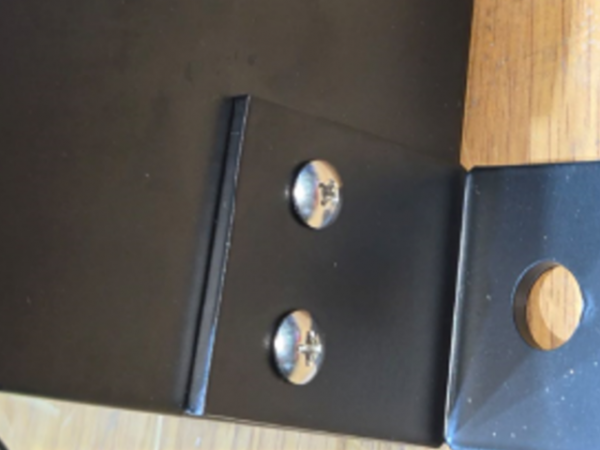

_ 설치시 손쉽게 가능토록 브라켓을 이착탈 가능하도록 하였습니다.

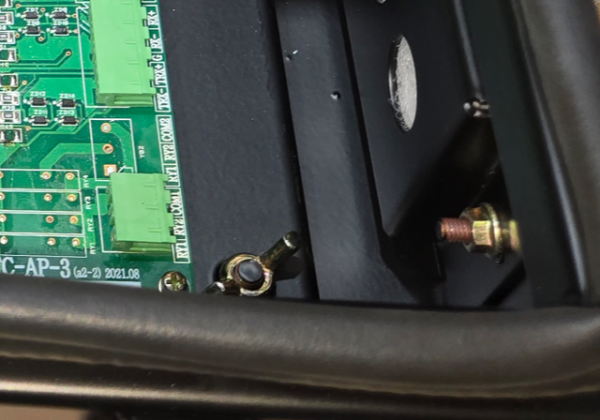

_ 도어를 닫았을때도 접촉되는 틈으로 유입되는 분지를 위해 루버 패킹을 사용하였습니다.
