에어쿨링 고열차단 케이스 (HeatWall CubeShield )
기본설명
. 세라믹 Bulk Fiber 원료의 Ceramic Board. 우수한 투명 K9 Glass
. Air cooling stucture
. led 광섬유 기반 상태 알림 연장외부 표시기
. 이중 열차단 구조
. 견고한 내구성
. 무용접 형식의 완전 조립방식
자료
2024 11 22 LPR-1DHP-291-caddwg.pdf (98.4K)자료
2024 12 01 _HPC_A_SD_170249_HeatWall CubeShield – Sensor Protection 고온 복사열방지 단열 센서보호케이스.pdf (381.5K)본문
상품정보

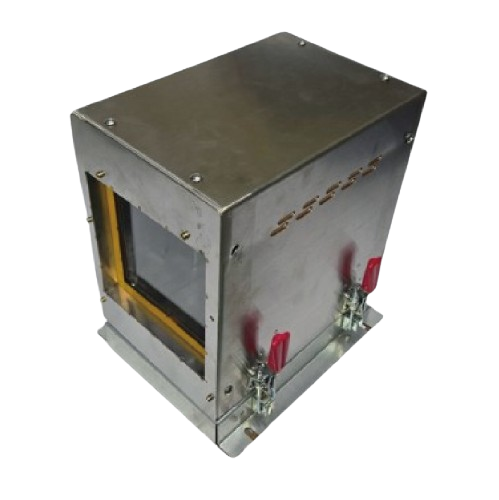

에어쿨링 방열차단케이스
HeatWall CubeShield
Sensor Protection device / HPC-A1-SD-201
1. 개념
자동화산업분야에서는 수많은 센서와 고가의 장비들을 사용합니다. 이러한 장비들은 대부분 외부로 부터 유입및 전달되는 열에
굉장히 취약하며, 특히 이로인해 내부의 핵심센서나 반도체 부품의 파손을 야기 시킵니다.
이를 방지위해 센서고유의 기능은 유지하며, 열만 차단시키기고 보호하기 위한 별도의 CUBLE 장치입니다.
2. 구성도
2. 사양
|
MODEL |
HPC-A1-SD-201 |
|
Case |
1.2T SUS304 1.5T EGI / galvanized |
|
Color |
NATURAL |
|
INSTALLATION |
Pole-mounted or vertically mounted |
|
POWER |
ANY |
|
FRONT GLASS |
K9, 3mm |
|
Thermal insulation |
Ceramic Bulk Fiber 12.5 |
|
Max operation Temp external delivery method of LED light |
Up to 350℃ Optical fiber & lens * 2 |
|
Air Cooling Socket |
8A |
|
External fastening method |
Bolts |
|
RJ45 Socket |
ndustrial Ethernet Panel-Type Network Plug, M25 CAT6A |
|
Case Size |
W182 XH279 x D261mm |
|
Power cable Diameter |
8~9mm |
|
Recommended air pressure |
0.5~5bar |
|
Storage Temperature |
-50°C to +350°C |
|
MAKER |
MIRACLE ENI |

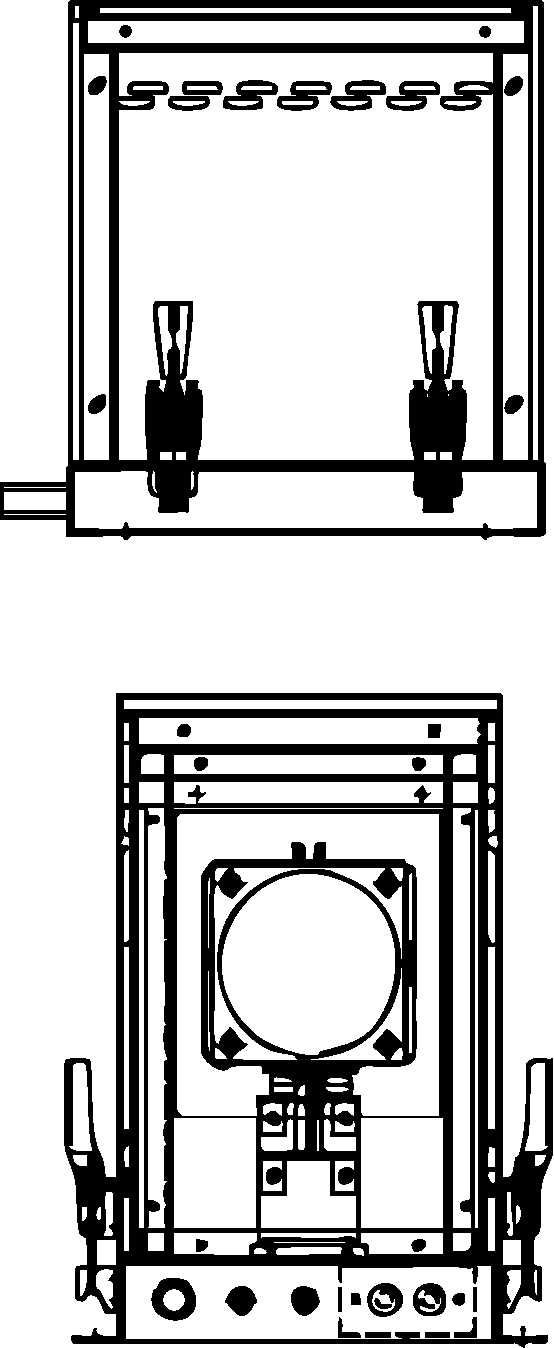

4. Dimension
5. 전면부 K9 GLASS 사용
전면부는 일반 유리가 아닌 K9는 내포물이 적고 성능이 뛰어나며 유기 유리보다 더 투명하고 광 투과도가 더 높으며 굴절 효과가
뛰어난 광학 붕규산 크라운 크리스탈(광학 투명)입니다. 레이저 나, 레이다 전파 투광용으로 사용합니다.
K9 유리와 일반 유리의 외관은 매우 비슷하지만 전혀 다른 두 물질입니다. 주요 차이점은 다음과 같습니다.
1. 다양한 재료: K9 유리는 이산화규소의 결정이고 유리는 이산화규소를 함유한 용융 혼합물입니다.
2. 다양한 기능: 유리에는 장식적인 기능만 있습니다. K9 유리는 장식적인 기능 외에도 압전 효과도 있어 건강을 유지하는 특별한 기능도 갖고 있다.
3. 가격이 다릅니다. K9 유리의 단가는 유리의 단가보다 몇 배 또는 수십 배 높습니다.
4. 다양한 물리적 특성:
(1) 경도가 높은(모스 레벨 7) 유리의 경도가 낮은 반면(모스 레벨 5.5) 결정은 유리
